LLCF(Link Loss Carry Forward) 에 대해 알아보겠습니다.

Ⅰ. LLCF(Link Loss Carry Forward) 의미

상단과 하단에 연결된 서버의 상태 감지하여 회선의 양 끝단의 Link를 Up  또는 Down 시키는 네트워크 기술을 말합니다.

LLCF가 설정된 장비를 기준으로하여 이중화가 되어있는 상태에서, 위, 아래  중 어느 하나의 통신이 끊기면 (down state) 나머지 하나의 link도 끊어서 위, 아래 위치된 서버를 모두 Down 시켜 유입되는 트래픽을 2번째 네트워크로 경로를 변경 할 수 있도록 해줍니다.

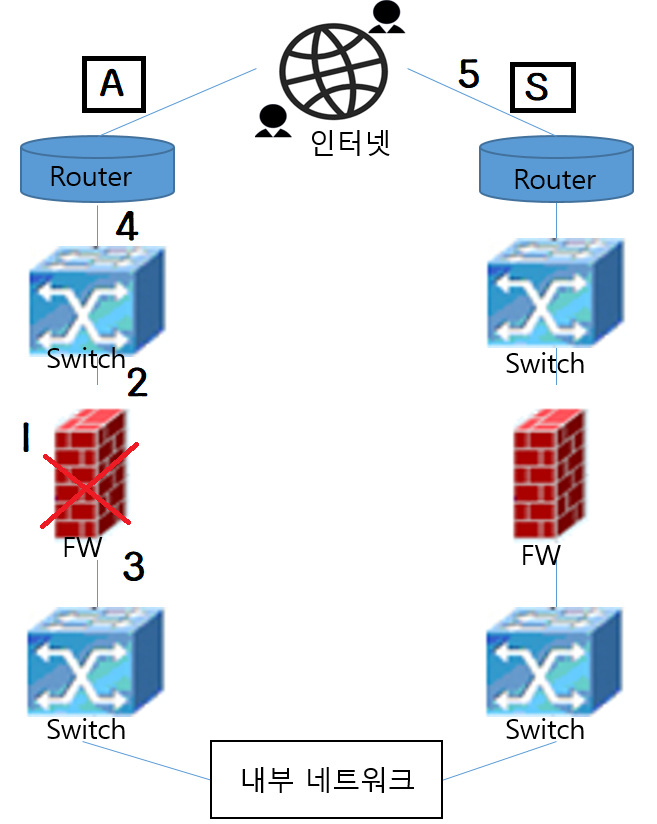

Ⅱ. LLCF(Link Loss Carry Forward)

1) Active 라인의 방화벽이 다운 상태로 바뀜

2,3) Active 라인의 방화벽에서 LLCF 동작으로 상,하단 Switch Down상태로 바뀜

4)  Active 라인의 Router 에서 확인 및 Standby  라인의 Router 로 전환

5) Standby 라인의 Router 가 Active 라인으로 바뀌며 네트워크 플로우로가 바뀜

Ⅲ. LLCF(Link Loss Carry Forward) 효과

 Active - Standby 구성된 네트워크에서 active 장비에서 장애 발생 시, LLCF 기능을 이용하여 라우팅 경로를 변경 하고 standby 장비쪽으로 트래픽이 흐르게 할 수 있습니다. 그러면 standby 장비가 active로 동작하여 서비스가 중단되지 않고 통신 할 수 있습니다.
