OSI 7계층에 대해 알아보도록 하겠습니다.

Ⅰ. OSI 7 계층 이란 ?

OSI 7계층은 사용자가 네트워크 통신 할 때 일어나는 과정을 7단계로 나눈 국제 표준화 기구(ISO)에서 정의한 네트워크 표준 모델입니다.



사용자가 인터넷을 사용하기 위해서는 UTP 케이블, PC의 랜카드, 스위치 요청 포트 등 일련과정이 필요합니다.



인터넷 통신이 안될 경우 1 Layer -> 7 Layer 과정으로 생각해본다면 이해하기 쉬울 것입니다.

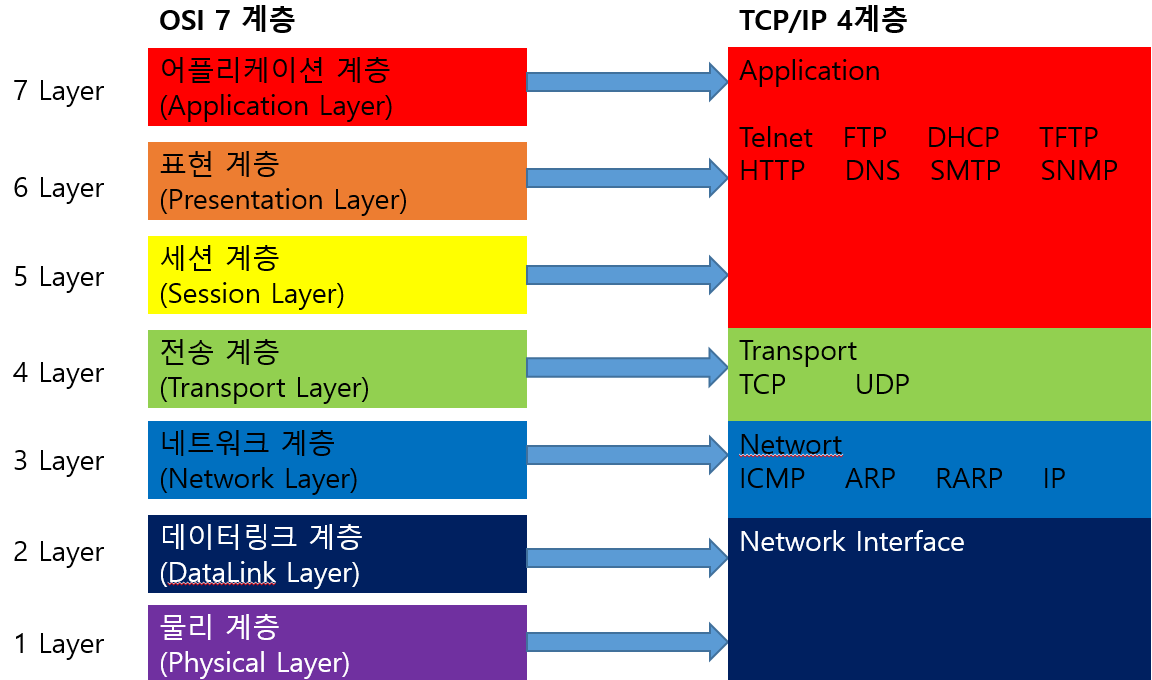

Ⅱ. 계층 별 기능

계층	계층별 기능	설명
7계층  Application	응용 계층 프로토콜 : DHCP, DNS,FTP, HTTP 서비스 제공	네트워크에 접근 시 사용자에게 서비스를 제공합니다. Telnet, HTTP, SSH, SMTP, FTP 등을 들 수 있다.
6계층  Presentation	표현 계층 프로토콜 : JPEG, MPEG 이해할 수 있는 포멧변환	운영체계의 한 부분으로 입력 또는 출력되는 데이터를 하나의 표현 형태로 변환. 제어코드나 문자 및 그래픽 등의 확장자(jpeg, jpg, gif 등)
5계층  Session	세션 계층 프로토콜 : SSH, TLS 응용간의 질서 제어	통신 세션을 구성하는 계층으로, 포트(Port)연결이라고도 할 수 있다. 통신장치 간의 상호작용을 설정하고 유지하며 동기화 한다. 사용자간의 포트연결(세션)이 유효한지 확인하고 설정한다.
4계층  Transport	전송 계층 프로토콜 : TCP, UDP 장비 : 게이트웨이	전체 메시지를 발신지 대 목적지(종단 대 종단)간 제어와 에러를 관리한다. 패킷들의 전송이 유효한지 확인하고 실패한 패킷은 다시보내는 등 신뢰성 있는 통신을 보장하며, 머리말에는 세그먼트(Segment)가 포함된다. 대표적인 프로토콜은 TCP이다.
3계층  Network	네트워크 계층 프로토콜 : IP, ICMP, IGMP 장비 : 라우터	다중 네트워크 링크에서 패킷(Packet)을 발신지로부터 목적지로 전달할 책임을 갖는다. 2계층은 노드 to 노드 전달을 감독하는 것이고 3계층은 각 패킷이 시작 시점에서 최종 목적지까지 성공적이고 효과적으로 전달되도록하며, 대표적 프로토콜은 IP이다.
2계층  Data link	데이터링크 계층 프로토콜 : MAC 장비 : 브리지, 스위치	오류없이 한 장치에서 다른 장치로 프레임(Frame, 비트의 모음)을 전달하는 역할, 스위치같은 장비의 경우 MAC주소를 이용하여 정확한 장치로 정보 전달 3계층에서 정보를 받아 주소와 제어정보를 시작(헤더)와 끝(테일)에 추가 됨
1계층  Physical	물리계층 프로토콜 : Ethernet.RS-232C 장비 : 허브, 리피터	물리적 매체를 통해 비트(Bit)흐름을 전송하기 위해 요구되는 기능들을 조정 케이블, 연결 장치 등과 같은 기본적인 물리적 연결기의 전기적 명세를 정하고 네트워크의 두 노드를 물리적으로 연결시켜 주는 신호방식을 다름
